Board Y Sus partes
LA PLACA MADRE.
La placa madre o placa base es la placa principal de las que se encuentran en el interior de la caja de un ordenador.
En ella se conectan el microprocesador, la memoria RAM, las diferentes tarjetas de expansión, etc.
Incluye los puertos externos para conexión del monitor, ratón, teclado, puertos USB, serie y paralelo; y los puertos internos para el disco duro (denominado HD1), el CD/DVD (denominado HD2) y disquetera (denominado (FDC).
Además dispone de memoria ROM en la que se encuentra grabada, entre otra información, la BIOS, que es el programa encargado del arranque del ordenador; el chipset, que se encarga d controlar el tráfico de alta velocidad entre la CPU y la memoria.
También tiene unas ranuras en las que se pueden insertar placas secundarias para contralar otros periféricos como la ranura AGP, específica para la tarjeta gráfica, y las ranuras PCI para tarjeta de sonido u otras.
PARTES PLACA MADRE:
SOCKET DEL PROCESADOR:
El procesador (también denominado microprocesador) no es más que el cerebro del ordenador. Ejecuta programas a partir de un conjunto de instrucciones. El procesador se caracteriza por su frecuencia, es decir la velocidad con la cual ejecuta las distintas instrucciones. Esto significa que un procesador de 800 MHz puede realizar 800 millones de operaciones por segundo.
RANURA AGP:
AGP (Puerto gráfico acelerado): es un puerto rápido para tarjetas gráficas. Las ranuras AGP se utilizan especialmente para tarjetas gráficas AGP. Pero empiezan a ser reemplazadas por las ranuras PCI Express.
RANURAS PCI:
PCI proviene de las siglas de ("Peripheral Components Interconect") o componentes periféricos interconectados. Permite una comunicación más rápida entre la CPU de una computadora y los componentes periféricos, así acelerando tiempo de la operación.
RANURAS CNR:
Es una ranura de expansión en la placa madre para dispositivos de comunicaciones como módems, tarjetas Lan o USB, al igual que la ranura AMR también es utilizado para dispositivos de audio .Communication and Networking Riser (CNR) es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems o tarjetas de red.
EL CHIPSET:
El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB.
Se divide en dos secciones, el puente norte y puente sur un reloj: regula la velocidad de ejecución del microprocesador.
CONECTORES DE MEMORIA:
Son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuales tienen los chips de memoria en ambos lados de la tarjeta y cuentan con un conector especial de 184 terminales para ranuras de la tarjeta principal (Mother Board). También se les denomina DIMM tipo DDR, debido a que cuentan con conectores físicamente independientes por ambas caras como el primer estándar DIMM.
PUERTO JOYSTICK/MIDI:
Es la conexión tradicional para los dispositivos de control de vídeo juegos. El puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una característica más de algunas placas base.
PUERTO PARALELO:
Es una interfaz entre una computadora y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. En él se conectan: componentes de salida como la impresora, monitor y antiguamente de entrada para el teclado.
El puerto paralelo (protocolo Centronics) se utiliza generalmente para manejar impresoras. Sin embargo, dado que este puerto tiene un conjunto de entradas y salidas digitales, se puede emplear para hacer prácticas experimentales de lectura de datos y control de dispositivos.
PUERTO USB:
Es básicamente un conector rectangular de 4 terminales que permite la transmisión de datos entre una gran gama de dispositivos externos (periféricos) con la computadora; por ello es considerado puerto; mientras que la definición de la Real Academia Española de la lengua es "toma de conexión universal de uso frecuente en las computadoras".
Conectores ATX de alimentación:
Es el conector encargado de suministrar alimentación a la placa base y a los componentes que se alimentan a través de ella. En estándar ATX se compone de un conector rectangular de 20 o 24 pines, dependiendo que sea ATX 1.0 o 2.2.
BATERÍA:
La pila es una pequeña batería de 3v (a veces 5v) la cual va en la placa madre del PC, la función de la pila tipo botón es entregarle energía continua a la placa madre para que almacene la información de los BIOS y ser guardada en la memoria RAM CMOS, cuando la pila se saca la BIOS se resetean, existen varias pilas virtuales en cuestiones de memoria las utiliza el sistema operativo.
CACHE:
Forma parte de la tarjeta madre y del procesador se utiliza para acceder rápidamente a la información que utiliza el procesador.
Conectores de sonido:
CONECTORES PS/2:
Es un puerto desarrollado por IBM para la conectar el ratón o el teclado al ordenador. La mayoría de los PCs tienen puerto PS/2 (puerto ratón) para que el puerto serie pueda utilizarse para conectar otro periférico.

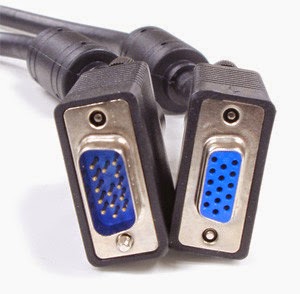

CONECTOR VGA:
Este tipo de conector se encuentra en la mayoría de las tarjetas gráficas y se utiliza para enviar 3 señales analógicas al monitor.
El conector de la tarjeta gráfica VGA es generalmente azul.
CONFIGURACIÓN DE LA BIOS
BIOS (Sistema básico de entradas y salidas, del inglés "Basic Input/Output System") es un componente esencial que se usa para controlar el hardware. Es un pequeño programa, que se carga en la ROM (Read-Only Memory (Memoria de sólo lectura), tipo de memoria que no puede modificarse) y en la EEPROM (Electrically-Erasable Programmable Read-Only Memory (Memoria de sólo lectura que es programable y que puede borrarse eléctricamente)). De allí proviene el término flasher, que designa la acción de modificar el EEPROM.
TIPOS DE BIOS.
ROM ( READ ONLY MEMORY):
Esta clase de BIOS puede ser grabado únicamente cuando se confecciona el chip. Al definirse como una memoria no volátil, los datos contenidos en ella no son susceptibles de alteración. Como consecuencia al apagarse el sistema, la información no se perderá, ni estará sujeta al correcto funcionamiento del disco. A partir de esto, es garantizada su disponibilidad, aun sin requerir algún recurso externo para el inicio del equipo.
EPROM (ERASABLE PROGRAMMABLE READ-ONLY MEMORY), y EEPROM (ELECTRICALLY ERASABLE PROGRAMMABLE READ-ONLY MEMORY):
EPROM (ERASABLE PROGRAMMABLE READ-ONLY MEMORY), y EEPROM (ELECTRICALLY ERASABLE PROGRAMMABLE READ-ONLY MEMORY):
Estos tipos de memoria son de carácter regrabable, pudiendo programarse a partir de impulsos eléctricos. El contenido de éstas es removible por medio de su exposición a luces ultravioletas.
Las memorias EPROM son programadas a través de la inserción del chip en un programador de EPROM, incluyendo además, las activación de todas las direcciones del mencionado chip.
Con respecto a la duración del borrado que puede llevarse a cabo en estas memorias, el mismo oscila entre 10 y 25 minutos.
FLASH BIOS:
Las memorias EPROM son programadas a través de la inserción del chip en un programador de EPROM, incluyendo además, las activación de todas las direcciones del mencionado chip.
Con respecto a la duración del borrado que puede llevarse a cabo en estas memorias, el mismo oscila entre 10 y 25 minutos.
FLASH BIOS:
la memoria flash es la más utilizada en la actualidad. Esta clase de memoria se incluye en la categoría de las volátiles. La misma cuenta con la capacidad de ser regrabada, sin el empleo de dispositivo de borrado alguno. Consecuentemente, es posible actualizarla de manera permanente y fácil.
OTRAS CLASES DE BIOS:
OTRAS CLASES DE BIOS:
existen ciertos BIOS de última generación llamados PnP (Plug and Play) BIOS o PnP aware BIOS, los cuales tienen la capacidad de reconocer de manera automática un dispositivo exterior (hardware), asignándole al mismo aquellos recursos que se consideren necesarios para su funcionamiento.
INFORMACIÓN SOBRE LA BIOS ......

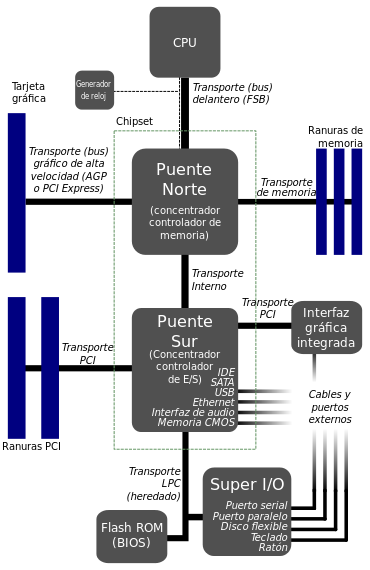

PUENTE NORTE Y PUENTE SUR.
NORTH BRIDGE O PUENTE NORTE:
El North bridge o "puente norte” es el circuito integrado más importante del conjunto de chips que constituye el corazón de la placa madre.
Recibe el nombre por situarse en la parte superior de las placas madres con formato ATX en ordenadores de sobremesa. También es conocido como MCH (memory controller hub) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico.
Su función principal es la de controlar el funcionamiento del bus del procesador, también controla las funciones de acceso desde y hastamicroprocesador, AGP o PCI-Express, memoriaRAM, vídeo integrado (dependiendo de la placa) y Southbridge. De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los principales componentes de la PC: microprocesador, memoria RAM ytarjeta de vídeoAGP o PCI Express.
El puente norte de una placa madre, es el que determinará el número, velocidad y tipo de CPU y, la cantidad, velocidad y tipo de memoria RAM, que puede usar una computadora.

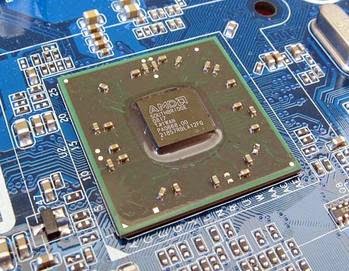

SOUTH BRIDGE O PUENTE SUR:
El puente sur o south bridge, es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada, de salida y algunas otras funcionalidades de baja velocidad, dentro de la placa base.
El puente sur no está conectado a la unidad central de procesamiento, sino, que se comunica con ella indirectamente a través del puente norte. El puente sur o south bridge, es el chip que implementa las capacidades “lentas” de la placa madre, en una arquitectura chipset puente norte/puente sur. Es también conocido como I/O Controller Hub (ICH) en los sistemas Intel.
El puente sur se distingue del puente norte porque no está directamente conectado al CPU
La funcionalidad encontrada en los puentes sur actuales incluye soporte para:
El puente sur no está conectado a la unidad central de procesamiento, sino, que se comunica con ella indirectamente a través del puente norte. El puente sur o south bridge, es el chip que implementa las capacidades “lentas” de la placa madre, en una arquitectura chipset puente norte/puente sur. Es también conocido como I/O Controller Hub (ICH) en los sistemas Intel.
El puente sur se distingue del puente norte porque no está directamente conectado al CPU
La funcionalidad encontrada en los puentes sur actuales incluye soporte para:
- Peripheral Component Interconnect
- Bus ISA
- Bus SPI
- System Management Bus
- Controlador para el acceso directo a memoria
- Controlador de Interrupcciones
- Controlador para Integrated Drive Electronics (SATA o PATA)
- Puente LPC
- Reloj en Tiempo Real - Real Time Clock
- Administración de potencia eléctrica APM y ACPI
- BIOS
- Interfaz de sonido AC97 o HD Audio.
PROCESADOR.
El procesador, también conocido como CPU o micro, es el cerebro del PC. Sus funciones principales son, entre otras, la ejecución de las aplicaciones y la coordinación de los diferentes dispositivos que componen el equipo.
Físicamente, no es más que una pequeña pastilla de silicio la cual está recubierta de lo que llamamos encapsulado. Este se inserta sobre la placa base en un conector que se denomina socket, aunque en un laptop o portátil lo normal es que se suelde directamente. La placa base se convierte así en la encargada de permitir la conexión con los restantes dispositivos del equipo, como son la memoria RAM, la tarjeta gráfica o el disco duro usando para ello un conjunto de circuitos y chips denominado chipset.
TIPOS DE PROCESADORES:
Procesadores tipo Atom:
Los procesadores Intel Atom son procesadores de bajo consumo energético y están diseñados para usarse en netbooks y otros dispositivos de cómputo especializados en redes, es decir en máquinas en donde la vida útil de la batería, así como el consumo de energía, son más importantes que el poder de procesamiento en sí.
Celeron:
Celeron:
Estos procesadores están diseñados para su uso en computadoras de escritorio, enfocadas al uso familiar principalmente para actividades de navegación web y cómputo básico o no especializado.
Pentium:
Pentium:
Pentium ha sido usado como nombre para varias generaciones diferentes de procesadores. Los procesadores Pentium de la generación actual son procesadores de doble núcleo energéticamente eficiente y diseñado para computadoras de escritorio. Los procesadores Pentium tienen indicadores numéricos que, al igual que otros procesadores Intel, indican niveles más altos de características con números de series superiores.
Procesadores Core:
Procesadores Core:
Son todos los tipos de procesadores que poseen más de un núcleo, el cual se denomina Core, existen dos clases, mismas que se denominan Core i7 y Core 2 Dúo, que varían en la cantidad de Cores o núcleos de procesamiento. Los procesadores Core de más de un núcleo comenzaron a comercializarse a partir del año 2005, popularizándose desde ese entonces gracias a sus diversas propiedades que han ido evolucionando. En la actualidad ya existen procesadores Core de 12 y hasta 16 núcleos, pero aún no han sido comercializados a gran escala, siendo únicamente distribuidos para grandes empresas que necesitan velocidades y volúmenes de procesamiento mayores, como bancos, financieras, empresas contables, y empresas especializadas en el manejo de datos a gran escala como las telefónicas, etc.
Xeon e Itanium:
Xeon e Itanium:
Son procesadores especializados en máquinas que su trabajo principal es la red, son especiales para uso de servidores, estos procesadores se identifican por tener tres indicadores especiales la letra X, (para especificar que se trata de un procesador de alto desempeño), la letra E (indicando que es un procesador de rack optimizado, y la letra L (que indica que se trata de un CPU optimizado al uso de energía). De estos procesadores especializados en servidores existen de un núcleo, dos núcleos y varios núcleos, aumentando las capacidades de procesamiento de datos.
Procesadores tipo Atom:
TIPOS DE PROCESADORES.
Procesadores tipo Atom:
Los procesadores Intel Atom son procesadores de bajo consumo energético y están diseñados para usarse en netbooks y otros dispositivos de cómputo especializados en redes, es decir en máquinas en donde la vida útil de la batería, así como el consumo de energía, son más importantes que el poder de procesamiento en sí.
Celeron:
Estos procesadores están diseñados para su uso en computadoras de escritorio, enfocadas al uso familiar principalmente para actividades de navegación web y cómputo básico o no especializado.
PENTIUM:
Pentium ha sido usado como nombre para varias generaciones diferentes de procesadores. Los procesadores Pentium de la generación actual son procesadores de doble núcleo energéticamente eficientes y diseñados para computadoras de escritorio. Los procesadores Pentium tienen indicadores numéricos que, al igual que otros procesadores Intel, indican niveles más altos de características con números de series superiores.
PROCESADORES CORE:
Son todos los tipos de procesadores que poseen más de un núcleo, el cual se denomina Core, existen dos clases, mismas que se denominan Core i7 y Core 2 Dúo, que varían en la cantidad de Cores o núcleos de procesamiento. Los procesadores Core de más de un núcleo comenzaron a comercializarse a partir del año 2005, popularizándose desde ese entonces gracias a sus diversas propiedades que han ido evolucionando. En la actualidad ya existen procesadores Core de 12 y hasta 16 núcleos, pero aún no han sido comercializados a gran escala, siendo únicamente distribuidos para grandes empresas que necesitan velocidades y volúmenes de procesamiento mayores, como bancos, financieras, empresas contables, y empresas especializadas en el manejo de datos a gran escala como las telefónicas, etc.
XEON E ITANIUM:
Son procesadores especializados en máquinas que su trabajo principal es la red, son especiales para uso de servidores, estos procesadores se identifican por tener tres indicadores especiales la letra X, (para especificar que se trata de un procesador de alto desempeño), la letra E (indicando que es un procesador de rack optimizado, y la letra L (que indica que se trata de un CPU optimizado al uso de energía). De estos procesadores especializados en servidores existen de un núcleo, dos núcleos y varios núcleos, aumentando las capacidades de procesamiento de datos.
TIPOS DE PROCESADORES SEGÚN LA MARCA.
PROCESADORES INTEL:
La marca de procesadores que domina el mercado mundial en este ramo, es Intel, que posee una gran gama de procesadores de diversos tipos, mismos que poseen características y especificaciones, para cierto tipo de equipos. Son ejemplo de esta marca los procesadores, Pentium, Pentium II, Pentium III, Pentium IV, Pentium D, Core, Core 2 Duo, Core 2 Quad, Celeron, Xeon, e Itanium.
PROCESADORES AMD:
AMD es la segunda empresa en cuanto a mercado en el ramo de los procesadores, teniendo y una gran gama de procesadores de varios tipos con especificaciones para equipos de cómputo portátiles, de oficina, servidores, y para empresas especializadas. Tales como los procesadores Athlon, Athlon XP, Athlon X2, Sempron, Athlon FX, Phenom, Phenom 2 y Opteron.
PROCESADORES VIA:
VIA es una empresa especializada en fabricar procesadores de bajo consumo de energía y miniaturización para equipos portátiles.}
PARTES PRINCIPALES:
El procesador esta compuesto por la Parte Logica y Fisica.
PARTES LÓGICAS.
UNIDAD DE CONTROL:
Unidad encargada de Activar o Desactivar los diferentes componentes del procesador, igualmente se encarga de Interpretar y ejecutar las diferentes instrucciones almacenadas en la memoria principal.
UNIDAD ARITMETICA Y LÓGICA:
UNIDAD ARITMETICA Y LÓGICA:
Se encarga de realizar la operaciones de transformacion de datos, especialmente las operaciones matemáticas, el cual es denocminado FPU (Floating Point Unit, Unidad de coma Flotante).
REGISTROS:
REGISTROS:
Se denominan a las areas de almacenamiento temporal usuadas durante la ejecucion de las intrucciones.
PARTES FÍSICAS.
ENCAPSULADO:
Es lo que rodea a la oblea de silicio, dándole consistencia y protección para impedir su deterioro.
ZOCALO:
Lugar donde se inserta el procesador, permitiendo la conexión con el resto del equipo.
CHIPSET:
Conjunto de Chips encargados del control de las determinadas funciones del equipo.
MEMORIA CACHE:
Parte donde se almacenan los datos con mas frecuente.
PERIFÉRICOS.
Se consideran periféricos a las unidades o dispositivos de Hardware a través de los cuales la computadora se comunica con el exterior, y también a los sistemas que almacenan o archivan la información, sirviendo de memoria auxiliar de la memoria principal.
Se considera periférico al conjunto de dispositivos que sin pertenecer al núcleo fundamental de la computadora, formado por la Unidad central de procesamiento (CPU) y la memoria central, permitan realizar operaciones de entrada/salida (E/S) complementarias al proceso de datos que realiza la CPU. Estas tres unidades básicas en un computador, CPU, memoria central y el subsistema de E/S, están comunicadas entre sí por tres buses o canales de comunicación.

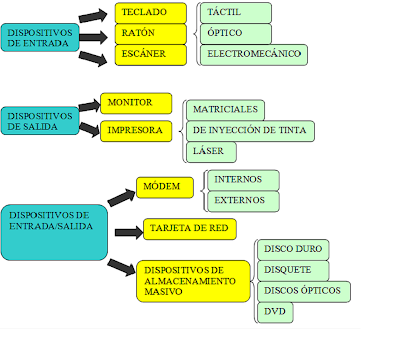

Los periféricos pueden clasificarse en las siguientes categorías principales:

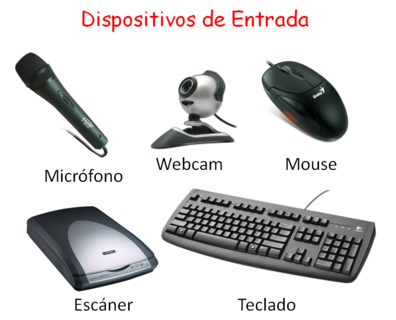

Periféricos de entrada.
Son los que permiten introducir datos externos a la computadora para su posterior tratamiento por parte de la CPU. Estos datos pueden provenir de distintas fuentes, siendo la principal un ser humano. Los periféricos de entrada más habituales son: Teclado-Ratón-Micrófono.
Periféricos de salida.
Son los que reciben la información procesada por la CPU y la reproducen, de modo que sea perceptible por el usuario. Algunos ejemplos son:
Monitor de computadora-Impresora-Altavoz.

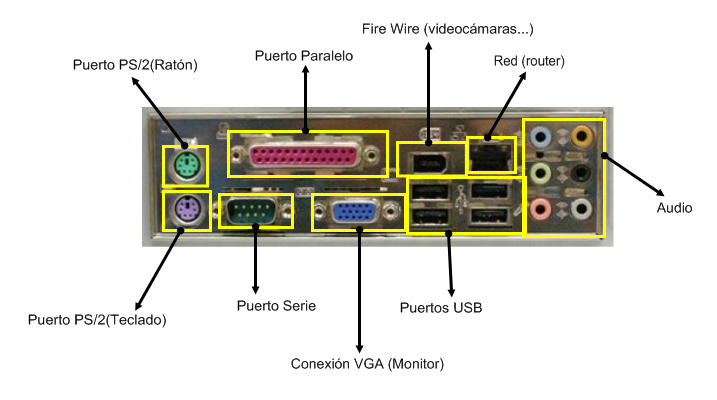

PUERTOS DE LA BOARD.
Los puertos son conexiones entre los diferentes periféricos, permitiendo el intercambio de datos con otro dispositivo. También existen puertos internos definidos mediante el Software.
Puertos PS/2:
Tomó su nombre de las computadoras personal System2, de IBM, quién la diseñó para la conexión de teclados y mouse. Consta de una clavija de seis patas muy pequeñas. Se ha transformado en un estándar.

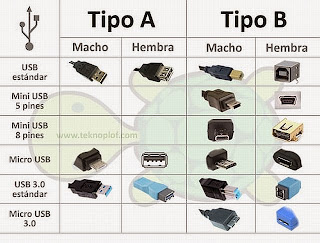

Puerto USB 1.1 y 2.0:
Los más utilizados, es un puerto de comunicación que permite conectar dispositivos externos gracias al soporte de los sistemas de operativos de Windows xp y vista. En las nuevas motherboards podemos encontrar cómo mínimo cuatro de éstos conectores. Son puertos muy versátiles que encontramos integrados, permiten conectar diferentes dispositivos. El USB 2.0 permite la alimentación de dispositivos que consuman un máximo de 5 v.
Puerto serie:
Dentro de la pc, enlaza el microprocesador y la memoria, y casi todos los dispositivos internos. La información viaja por medio de vías. Éstos están casi en desuso, pero siguen incorporados en las motherboards para dar soporte a periféricos más antiguos.
Puerto paralelo:
Se diseñó para comunicar la computadora con la impresora. Debido a sus mejores prestaciones con respecto al puerto serie, lo adoptaron muchos periféricos, como escáneres y las primeras cámaras Web, así como las unidades de almacenamiento. Es conocido como LPT1, cuenta con un conector de 25 contactos. Las pc pueden manejar hasta tres de éstos de manera simultánea.
Conector / Puerto VGA:
En él se conecta la pantalla. La sigla VGA proviene de ("Video Graphics Array"), lo que traducido significa arreglo gráfico de vídeo. Se trata de un conector semitrapezoidal con 15 terminales, que se encarga de enviar las señales referentes a los gráficos desde la computadora hasta una pantalla para que sean mostrados al usuario. Por el hecho de permitir la transmisión de datos hacia un dispositivo externo (periférico), desde la computadora, se le denomina puerto.
BUSES DE DATOS O RANURAS:
Son conectores de la placa principal en los que se insertan las tarjetas que sirven de interfaces entre el microprocesador y los dispositivos periféricos. Como su nombre lo expresa, sirven para la expansión de funciones de la computadora. Debido a este concepto, las computadoras de la plataforma PC pueden ser sistemas abiertos que admiten el incremento de funciones y la posibilidad de adoptar periféricos diversos y de cualquier fabricante, siempre que sean "compatibles".
Son conectores de la placa principal en los que se insertan las tarjetas que sirven de interfaces entre el microprocesador y los dispositivos periféricos. Como su nombre lo expresa, sirven para la expansión de funciones de la computadora. Debido a este concepto, las computadoras de la plataforma PC pueden ser sistemas abiertos que admiten el incremento de funciones y la posibilidad de adoptar periféricos diversos y de cualquier fabricante, siempre que sean "compatibles".
SLOT DE RAM:
TIPOS DE SLOT
IDE:
Es el conector para agregar discos duros y/o unidades ópticas a nuestro equipo, hay dos conectores: uno para el canal primario y otro para el canal secundario, cada canal soporta dos unidades IDE por medio de un cable plano con 3 conectores, uno se conecta en la tarjeta madre y dos para 2 dispositivos IDE, uno es denominado Master (Maestro) que se conecta en el extremo del cable y el otro es denominado Slave (Esclavo), que se conecta en el conector del medio, todos los dispositivos IDE tienen jumper de configuración, donde se define si la unidad será Master o Slave, de modo que hay que tener en cuenta la posición del jumper del dispositivo así como el lugar del cable en que lo conectaremos. Para conectar el disco rígido y lectora de CD.

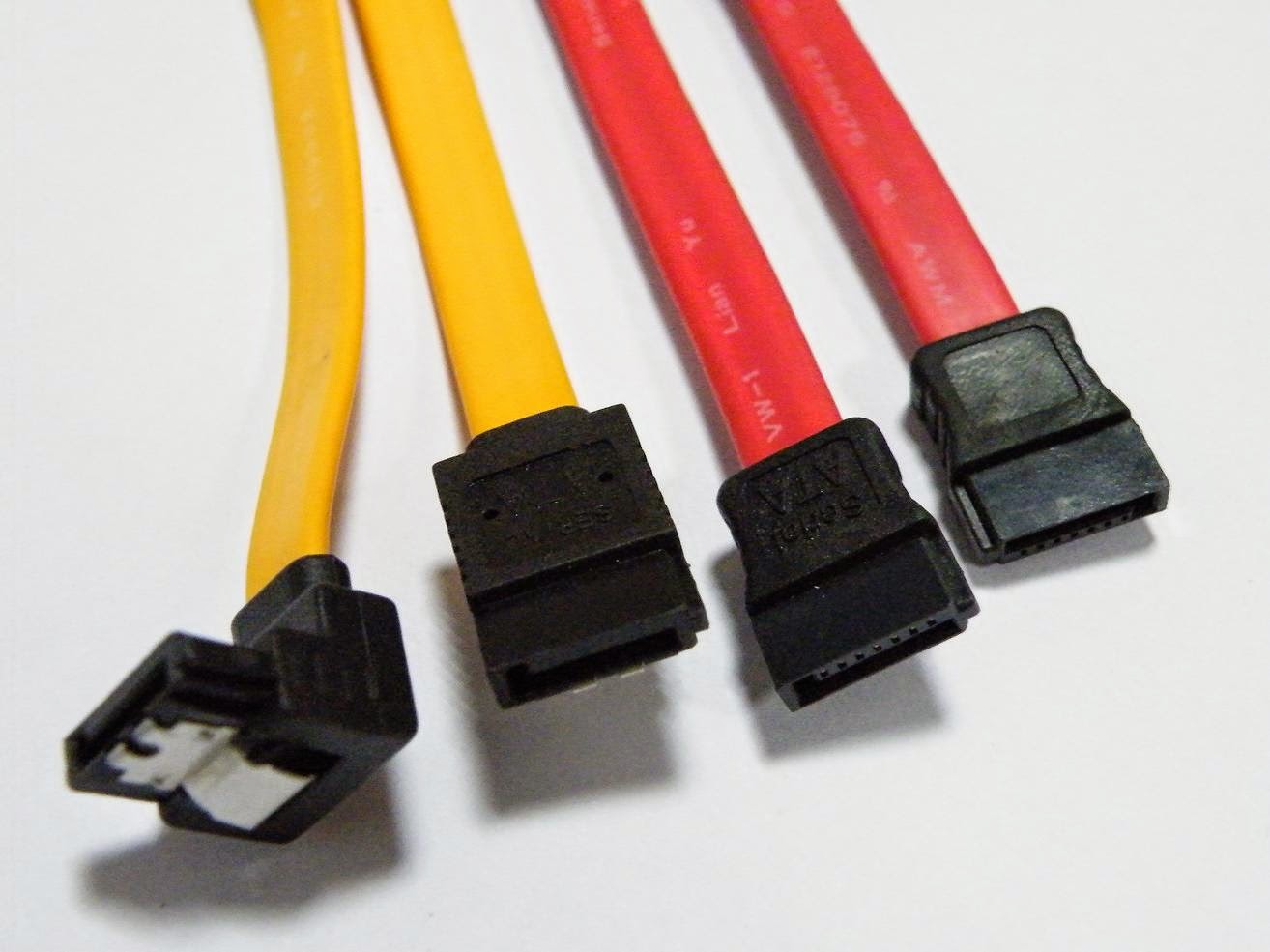

SATA:
Es un conector para los discos duros de tipo Serial, los discos duros tradicionales son Paralelos (ya hablamos que se conectan dos dispositivos por canal IDE). Este tipo de discos duros son mucho más rápidos que los PATA, entre muchos otros beneficios. Serial ATA o SATA es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, u otros dispositivos de altas prestaciones que están siendo todavía desarrollados.
